1.電纜橋架按結構類型分類：托盤式、槽式、梯架式、大跨距電纜橋架

　　托盤式纜橋架是石油、化工、輕工、電視、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型漂亮、結構簡單、裝置便利等優點。它既適用于動力電纜的裝置，也透用于操控電纜的敷設。托盤式電纜橋架其表面處理分為鍍鋅和噴漆兩種，在重腐蝕環境中可特別防腐處理。托盤式電纜橋架備有護罩，訂購時須配套相應的型號，其他配件與托盤式、槽式橋架通用。

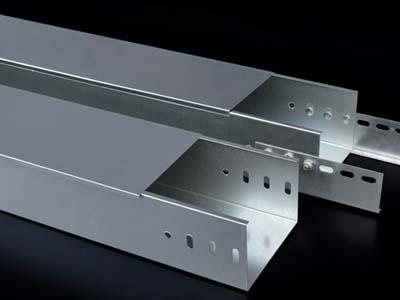

　　槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷規劃算機電纜、電信電纜、熱電偶電纜及其它高敏體系的操控電纜等。它對操控電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

　　梯架式電纜橋架是依據國內外有關材料而改善規劃的。它具有重量輕、本錢低、造型別具、裝置便利、散熱、透氣好等優點。他適用于一般直徑較大，高、低壓動力電纜的敷設。

　　大跨距電纜橋架是由拉擠玻璃鋼型材拼裝而成，適用于電力電纜、操控電纜、照明電纜及配件等。與鐵制橋架比較，具有運用壽數長(一般規劃壽數為二十年)、裝置便利且本錢低、切割便利、不需維護等優越性。

　　托盤式橋架首要用于敷設截面大數量較少的電力電纜，槽式橋架首要用于敷設截面小但數量多的電線電纜。

　　梯架式、托盤式、槽式電纜橋架各有優缺點：梯架式橋架具有杰出的通風功用，不防塵、不防干擾;槽式、托盤式匯線橋架具有防塵、防干擾功用。

　　2 電纜橋架按表面防腐處理分類

　　首要熱浸鋅、鍍鋅鎳、冷鍍鋅、粉末靜電噴涂等方法。熱浸鋅工藝壽數≥40年，適用于室外重腐蝕環境，造價高;鍍鋅鎳工藝壽數≥30年，也適用于室外重腐蝕環境，造價高;冷鍍鋅工藝壽數≥12年，適用于室外輕腐蝕環境，造價一般;粉末靜電噴涂工藝壽數≥12年，適用于室內常溫枯燥環境，價格一般。

　　冷鍍鋅電纜橋架：運用電解設備將電纜橋架經過除油酸洗、后放入成分為鹽的溶液中，并銜接電解設備的負極，在電纜橋架的對面放置鋅板，銜接在電解設備的正極接通電源，運用電流從正極向負極的定向移動就會在電纜橋架上堆積一層鋅，即通常所說的“電鍍”，冷鍍電纜橋架是先加工后鍍鋅。

　　熱鍍鋅電纜橋架：制品酸洗-水洗-加助鍍液-烘干-掛鍍-冷卻-藥化-清洗-打磨-熱鍍鋅竣工，熱鍍鋅電纜橋架是將除銹后的鋼構件浸入600℃左右高溫融化的鋅液中，使鋼構件表面附著鋅層，從而起到防腐的意圖。熱鍍鋅表面沒有冷鍍鋅細膩亮光，但鋅層厚度方面熱鍍鋅是冷鍍鋅的幾十倍，防腐蝕功用也是電鍍鋅的幾十倍。

　　噴塑電纜橋架：運用電暈放電現象使粉末涂料吸附在電纜橋架上的從而使整個工件獲得必定厚度的粉末涂層，然后經過熱使粉末熔融、流平、固化，即在工件表面形成堅固的涂膜。施工對環境無污染，對人體無毒害，對工人技術要求低，本錢低于噴漆工藝;有些施工場合已經明確提出必須運用靜電噴塑工藝處理。

　　鋅鎳合金電纜橋架：是在惡劣環境下敷設電纜達到耐腐蝕意圖，和在高雅的環境中敷設電纜達到裝修意圖的理想裝置鍍層中含鋅量為80～90%，含鎳量為10～20%，防腐蝕功用比冷鍍鋅提高3～5倍，氫脆性小。

　　3 電纜橋架按原料分類

　　電纜橋架出產加工時可選用多種原料，常用的有碳鋼、不銹鋼、鋁合金和玻璃鋼等。

　　Q235為普通碳素結構鋼，因為含碳適中，綜合功用較好，強度、塑性和焊接等功用得到較好配合，用處最廣泛。電纜橋架在進行加工時，需要對薄壁鋼板進行沖裁、剪切、折彎、焊接及磙壓成形等多種加工。Q235 因為其優良的延展性及可加工性受到極大的歡迎，能有用滿足電纜橋架的加工要求。

　　不銹鋼橋架的原料是運用不同型號原料的不銹鋼板材制造而成的，表面一般不需處理，其橋架的強度、耐腐蝕度比一般橋架要高很多。不銹鋼依據防腐級別分為多種商標，電纜橋架常用的有201、304、316幾種。電纜橋架普遍選用強防腐的316不銹鋼。

　　鋁合金電纜橋架重量也很輕，鋁合金電纜橋架外形尺寸、荷載特性均與鋼質橋架根本相近。就費用而言，鋁合金橋架的造價比鍍鋅鋼制電纜橋架要高20%，運用壽數是鋼制電纜橋架的5倍以上。鋁合金橋架適用于水電站、石油化工領域，其輕質高強的特性受到工程人員的喜歡。

　　玻璃鋼分為無機和有機兩種，均為非金屬原料，耐水性和耐腐蝕性好，具有防火功用，合適化工廠。運用壽數長，一般規劃壽數為20年，但價格是鋼制電纜橋架的3倍。施工的優越性在于切割便利、拼裝靈敏。

　　4.電纜橋架防火等級挑選

　　防火橋架是在一般橋架表面噴涂一層防火漆，以起到防火阻燃的作用，防火漆所起到的防火阻燃原理，防火橋架的防護厚度《電控配電用電纜橋架》要求，電鍍大于12μm ,熱鍍大于65μm ,噴塑大于50μm，防火大于500μm ,能夠用測厚儀測出來。防火電纜橋架分為，內阻燃型、外阻燃型和全阻燃型，最重要的部分便是防火板，防火板選用硅質材料和鈣質材料為首要原料，與必定比例的纖維材料、輕質骨料、黏合劑和化學添加劑混合，經搶先的蒸壓技術制成。

　　防火涂料是一種高效鋼結構維護產品。它精選高分子合成樹脂為成膜物質，加以阻燃劑、發泡劑、炭化劑及高溫耐火材料制造而成的。它在高溫條件下，涂層發作接連發泡脹大效應，構成柔韌的海綿狀的炭化隔熱層，使承載的鋼結構不會因高溫烈焰的作用而急劇軟化變形，強度不會急劇下降。表面防火涂料層噴涂要求均勻、光亮、無明顯色差。

　　防火型電纜橋架比鋼制電纜橋架稍貴，運用壽數是鋼制電纜橋架的3倍以上，重量與鋼制電纜橋架根本相同。在工程防火要求較高的場所，不宜選用鋁合金電纜橋架。其實橋架自身并不會著火，著火的只可能是電纜，所以現在許多工程都是直接選用防火電纜節省了電纜橋架和后期維護本錢。
