電纜橋架尺寸計算公式

　　不管是作為橋架生產商，還是橋架的經銷商，知道各種類型橋架的造價成本是非常必要的，作為工程師要提高在各種復雜安裝環境下，制作橋架的能力。

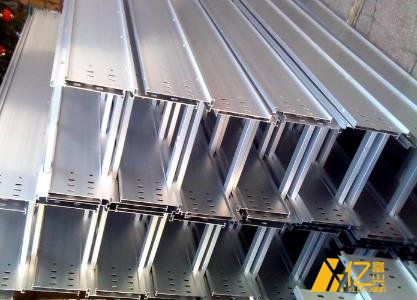

　　電纜橋架分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成可以獨立架設。

　　電纜橋架可以附設在各種建(構)筑物和管廊支架上,體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或?qū)儆诟g區,則材質必須具有防腐、耐潮氣、附著力好, 耐沖擊強度高的物性特點。

　　1、 電纜橋架的載荷G總的計算： G總=n1q1+n2q2+n3q3+…… 式中:q1、q2、q3、……為各電纜每單位長的重量kg/m n1、n2、n3、……為相應電纜的根數 G應小于 電纜橋架的允許載荷(參照載荷曲線圖表) 當 電纜橋架 在室外或帶 護罩時，還應計入水載和風載等因素。

　　2、 電纜橋架寬度b的計算： (1) 電力電纜 b=n1+d1+k1+n2d2+k2+n3d3+k3+…… 式中:d1、d2、d3……為各電纜直徑 n1、n2、n3……為相應電纜直徑的根數 k1、k2、k3……為電纜間距(K值最小不應小于d/4)

　　(2)控制電纜 橋架的寬度b的計算：(一般 電纜橋架的填充率取40%左右)

　　3、電纜的總載面積：S=S0/40 d=S/H=S0/40h

　　4、需要的托架橫載面積：So=n1 式中：h為 電纜橋架 凈高 以YJV-4X150+70電纜為例，直徑50mm，截面積1600mm2 如果要敷設10根這種電纜， 按照截面積來算的話： 1 0X1600=16000mm2 16000/40%=40000mm2 那 選用，400X100(400x100=40000mm2)橋架即可。
